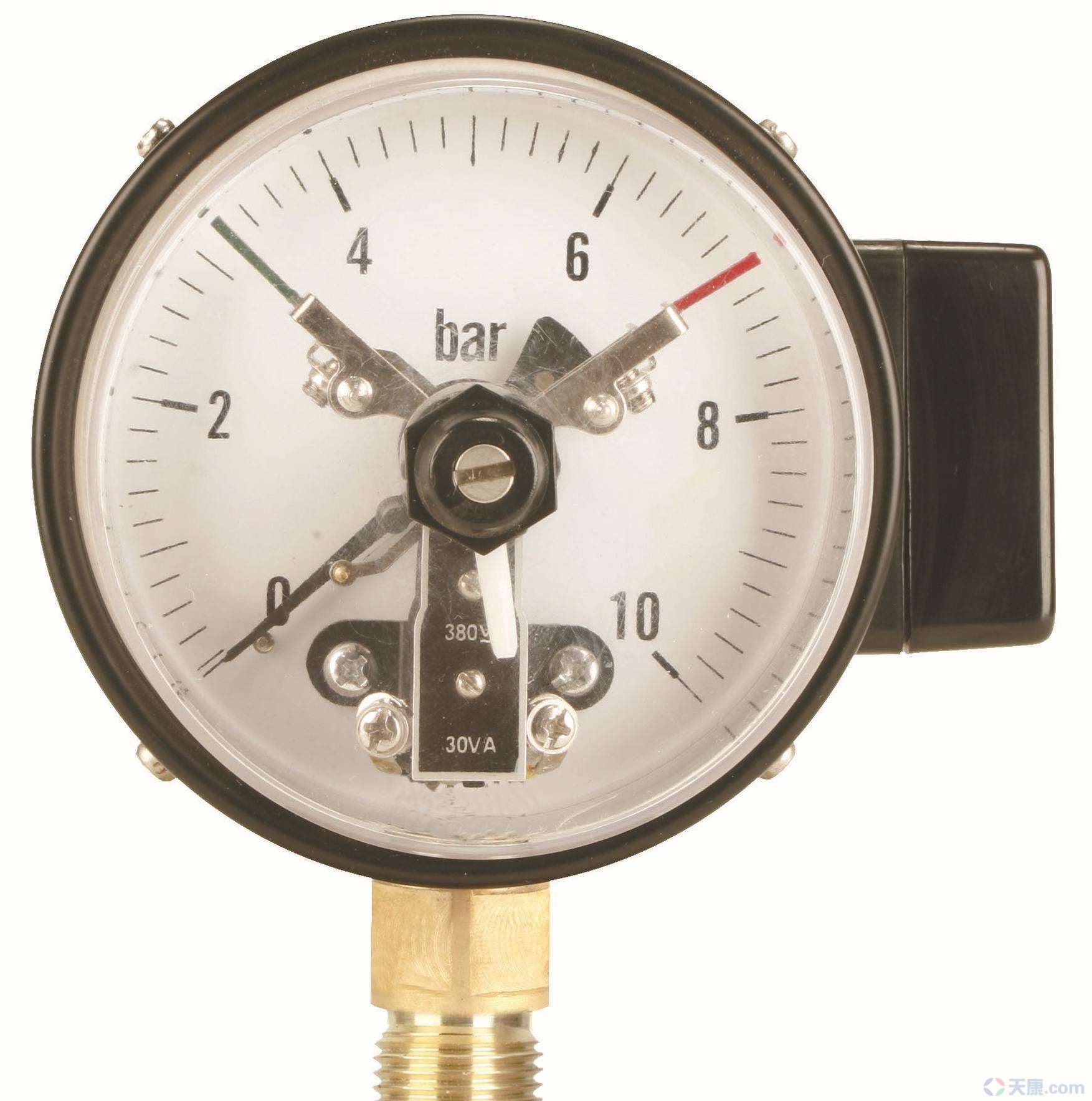

天康電接點壓力表
天康電接點壓力表由民營500強企業安徽天康為您提供較全的產品資料，更有有關天康電接點壓力表廠家、報價選型號等服務可以隨時聯系我們。——安徽天康(集團)股份有限公司。
訂購熱線：15222906608
安徽天康電接點壓力表選型號報價格及產品詳細內容由電接點壓力表廠家安徽天康集團股份整理，電接點壓力表屬于天康壓力表分類產品，如果您還有其他關于電接點壓力表型號選擇報價格等問題，歡迎垂詢我司電接點壓力表生產廠家。
天康電接點壓力表廣泛用于測量石油、化工、冶金、電站、機械等工業部門或機電設備配套的各種無爆炸危險的流體介質壓力 一般來說，儀器可與相應的電氣設備(如繼電器和變頻器)一起使用，實現各種被測氣體和液體介質的自動控制和信號(報警)壓力 電接點壓力表廣泛用于測量石油、化工、冶金、電力、機械等工業部門或機電設備配套的各種無爆炸危險的流體介質壓力 該儀器可與相應的電氣設備(如繼電器和變頻器)一起使用，實現被測系統(控制)壓力的自動控制和信號(報警) 天康電接點壓力表由測量系統、指示系統、磁性輔助電接點裝置、外殼、調節裝置和接線盒(插頭插座)等組成。 通用電接點壓力表用于測量不腐蝕銅和銅合金的氣體和液體介質的正負壓力、不銹鋼電接點壓力。該表用于測量不腐蝕氣體和液體介質的正負壓力并在壓力達到預定值時發出信號，開啟控制電路，達到自動控制和報警的目的 天康電接點壓力表基于測量系統中的彈簧管在被測介質壓力的作用下被迫在彈簧管末端產生相應的彈性變形和位移的事實。通過拉桿對齒輪傳動機構的傳動和放大，由固定齒輪上的指示(連同觸點)在刻度盤上一個接一個地指示測量值。 同時，當它與設定指針上的觸點(上限或下限)接觸時(移動關閉或移動開啟)，控制系統中的電路可以關閉或開啟，以達到自動控制和發送報警信號的目的。 以壓縮機電機的控制為例:儲氣罐壓力達到下限時自動啟動，達到上限時停止。 控制過程如下:當壓力達到下限(或下限和啟動時)，k65壓力表的活動觸點(電源公共端)與下限觸點連接，繼電器J1工作并自鎖，常開觸點閉合驅動JBOY3樂隊，電機電動運行 當壓力達到上限時，活動觸點與上限觸點連接，繼電器J2動作，常閉觸點斷開，J1電源斷開，常開點斷開，JBOY3樂隊釋放，電機停止運行 如此往復，達到自動控制的目的 較大功率:30W
天康電接點壓力表采用工作溫度:-25℃ ~ 55℃
工作壓力上限:2/3
工作環境振動頻率不大于儀器上限不大于25Hz，振幅不大于0.5mm
電接點壓力表由銅合金制成 由于該系列儀表不僅具有設計新穎、結構可靠、品種規格齊全、運行穩定性好、適應性強的特點，而且具有測控性能優異、安裝簡單、維護量小的優點，是無指示、無開關差調節、無外部設定裝置的無與倫比的壓力測控儀表。 為了滿足不同測試對象(包括耐震或耐腐蝕性和防爆)的要求，可以選擇合格的耐震電接點壓力或耐腐蝕性電接點壓力和防爆電接點壓力表 標準型電接點壓力表適用于測量壓力 1。天康電接點壓力表實際上是一個由壓力表操作的電路開關，只有一個額外的電接點信號器件添加到公共壓力表中。因此,壓力器件的驗證與通用壓力表的驗證相同，除了壓力器件的驗證合格后，需要增加電接點信號器件的驗證 2。天康電接點壓力表驗證步驟
將壓力表安裝在校準器上，并使用針式移位器將兩個信號觸點指針分別移出上限和下限，然后執行指示驗證 當指示被驗證合格后，將上限和下限的信號觸點指針分別設置在三個以上不同的驗證點，并緩慢增減壓力，直到信號發出的瞬間，則標準壓力表讀數與信號指針指示之間的偏差不得超過允許基本誤差的絕對值 防腐型電接點壓力本表的主要稱重傳感器和儀器外殼采用不銹鋼材料設計，適用于測量壓力腐蝕性氣體和液體。 H防腐耐震型電接點壓力儀表體內充滿油，液體阻尼用于確保無振動顯示。適用于測量介質脈動強、環境振動大的場所。 防爆型電接點壓力表適用于環境中含有爆炸性混合物的危險場所 1。電接點壓力表
實際上是一個由壓力表操作的電路開關。公共壓力表中僅添加了一個電接點信號器件。因此,壓力器件的驗證與通用壓力表的驗證相同，只是壓力器件的驗證合格，需要增加電接點信號器件的驗證。 2。電接點壓力表驗證步驟
將壓力表安裝在校準器上，并使用針式移位器將兩個信號觸點指針分別移出上限和下限，然后執行指示驗證 當指示被驗證合格后，將上限和下限的信號觸點指針分別設置在三個以上不同的驗證點，并緩慢增減壓力，直到信號發出的瞬間，則標準壓力表讀數與信號指針指示之間的偏差不得超過允許基本誤差的絕對值 可調永磁鋼安裝在電接點壓力儀表裝置的電觸點信號引腳上，可增加觸點吸力，加速觸點動作，從而使觸點接觸可靠，消除電弧，有效避免因工作環境振動或介質壓力脈動而頻繁斷開觸點 因此電接點壓力儀表具有運行可靠、使用壽命長、接觸開關功率高等優點。 電接點壓力表信號出現得太早或太晚:
接觸位置不直或接觸金屬桿松動 如果觸點位置不正確，垂直校正觸點，直到信號正確產生。 如果接觸金屬桿松動，應將其牢固固定。如果相對較小，適當增大平衡彈簧以增加平衡彈簧的反扭矩也是有效的。 電接點設備不產生信號:觸點太臟，接觸不良；信號裝置的絕緣層受潮；電路故障等。接觸太臟，沙子用砂紙清除污垢；絕緣層應受潮，并用熱空氣吹干。如果電路不工作，找到開路并修理。
二：天康電接點壓力表規格示意
YX - 一般 電接點 壓力表
YZXC - 電接點 壓力 真空表
YXC - 磁助式 電接點 壓力表
YXN - 耐振 電接點 壓力表
1100 壓力表直徑為100毫米
