天康LZB-GA24玻璃轉子流量計
安徽天康LZB-GA24玻璃轉子流量計選型號報價格及產品詳細內容由LZB-GA24玻璃轉子流量計廠家安徽天康集團股份整理，LZB-GA24玻璃轉子流量計屬于天康流量計分類產品，如果您還有其他關于LZB-GA24玻璃轉子流量計型號選擇報價格等問題，歡迎垂詢我司LZB-GA24玻璃轉子流量計生產廠家。

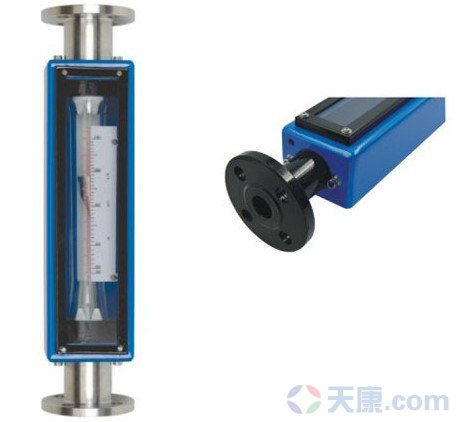

LZB-GA24玻璃轉子流量計
天康LZB-GA24型玻璃轉子流量計是許多玻璃轉子流量計的產品。由于其測量精度高、穩定性好、互換性好等特點，還可以提供毫米、百分比和流量刻度，方便不同用戶選擇和使用。 LZB-GA24型玻璃轉子流量計主要技術參數 ：
型?? 號
公稱通徑
DN（mm）
測量范圍
精度（%）
工作溫度
（℃）
工作壓力
（MPa）
水20℃
（L/h）
空氣
101325Pa20℃（m3/h）
LZB-GA24-15
LZB-GA24-15F
15
4~40 6.3~63 10~100
12~120 16~160 20~200
25~250 30~300 36~360
40~400 46~460 63~630
65~650 75~750
0.12~1.2 0.2~2
0.3~3 0.4~4
0.5~5 0.6~6
0.8~8 0.9~9
1.2~12 2~20
1.5
2.5
-20~+60
或者
-20~+120
（特殊訂制）
＜1.0
LZB-GA24-25
LZB-GA24-25F
25
40~400 50`500 63~630
80~800 100~1000
120~1200 160~1600
200~2000 250~2500
300~3000
1.6~16 2~20
2.5~25 3~30
4~40 5~50
6~60
LZB-GA24-40
LZB-GA24-40F
40
160~1600 200~2000
250~2500 300~3000
400~4000 ?500~5000
5~50 6~60
8~80 9~90
12~120
＜0.9
LZB-GA24-50
LZB-GA24-50F
50
250~2500 300~3000
400~4000 500~5000
630~6300 800~8000
1000~10000 1500~15000
4000~16000
10~100 12~120
16~160 20~200
30~300
＜0.7
☆注：型號后面“F”為防腐型（法蘭與浮子材質為不銹鋼材質）
LZB-GA24型玻璃轉子流量計安裝尺寸 公稱通徑
DN（mm）
窗口尺寸
a×b
L
C
D
E
15
37×302
φ65
φ95
4-φ14
25
52×294
500
φ85
φ115
40
64×278
φ110
φ145
4-φ18
50
94×266
φ125
φ160
2防護罩材質
3視窗
4法蘭材質
SS304 SS316
45#鋼
亞克力透明板
45#鋼 SS304
玻璃轉子流量計的主要測量元件是垂直安裝的玻璃管，其底部小，頂部圓錐大，浮子可在內部上下移動。 當流體自下而上通過錐形玻璃管時，浮子的上部和下部之間產生壓差，浮子在壓差的作用下上升 當浮子承受的上升力、浮力和粘性升力等于浮子的重力時，浮子處于平衡位置 因此，在流過玻璃轉子流量計的流體流速和浮子的上升高度之間存在一定的比例關系，即玻璃轉子流量計的流動面積和浮子的位置高度可以用作流量測量。 玻璃轉子流量計主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、環保和科研等各個部門
測量單相非脈動(液體或氣體)流體的流量。 防腐型玻璃轉子流量計主要用于腐蝕性液體和氣體介質的流量檢測，如強酸(氫氟酸除外)、強堿、氧化劑、強氧化性酸、有機溶劑等腐蝕性氣體或液體介質的流量檢測。 如何正確選擇玻璃轉子流量計
玻璃轉子流量計是一種使用簡單、讀數方便、應用廣泛的瞬時流量測量?jī)x。 環保設備和儀器類別每年使用多達30，000臺。 因此，選擇和使用好這種儀器是極其重要的。
玻璃轉子流量計的品種及其選擇
玻璃轉子流量計可分為普通型、肋狀血管型、小流量小形狀型、耐腐蝕型、實驗室型、保溫型、報警型和耐高壓型 根據國家儀器系列型光譜，無論哪個系列，包括從1毫米到100毫米的多達12個口徑數，可測量的流量范圍是:液體(水)0.1毫升/分鐘~ 40立方米/小時，氣體(空氣)1毫升/分鐘~ 1000立方米/小時 用于支撐環保儀器的玻璃轉子流量計的直徑一般不大于10毫米，測量的流量在小流量范圍內。
天康LZB-GA24玻璃轉子流量計
玻璃轉子流量計的校準由工廠在工廠條件下使用接近理想流體的水和干燥空氣作為介質進行校準。 然而，在流量計的使用場所，其校準值不能直接用于兩種情況:一種是測量介質不是水和空氣，另一種是雖然測量介質是水和空氣，但其狀態(溫度。壓力)不同于校準狀態 這樣，當使用流量計時，需要校正校準值以獲得正確的測量結果。 因此，利用好該儀器解決玻璃轉子流量計的校準校正是關鍵 考慮到環境保護儀器使用轉子流量計測量大量氣體介質流量，下面僅討論氣體介質測量期間的密度校正。 由于氣態介質的粘度非常小，所以在討論中忽略了粘度的影響。 實踐證明，這不會影響校正后的精度。 下面是天康LZB-GA24玻璃轉子流量計流量的一般表達式
公式(1)是一個不考慮介質粘度影響的計算公式 從等式(1)可以明顯看出，當流量計的浮子高度確定時，測量的介質密度ρ是唯一的變量。如果測量的介質密度不同，通過流量計的介質流量也不同。 因此，校準校正實際上是流量校正 如果具有不同密度ρ1和ρ2的兩種介質分別通過同一轉子流量計，并且如果浮子在同一固定位置上平衡，則轉子流量計的密度轉換的基本公式由公式(1)獲得:
其中P1、T1、P2和T2是同一介質的兩種狀態，分別由兩個參數壓力和溫度表示 可以看出，對于相同的氣體介質，其密度轉換可以在不同條件下完全轉換成溫度、壓力轉換 這樣，用于測量相同氣體介質流速的校準校正較終變成溫度、壓力(本質上，密度校正)的狀態校正。顯然，這是一種普通用戶單元可以容易實現的校正方法。 (1)如何從使用現場的儀表刻度讀數中獲得實際流量值？
使用現成的應用程序切換到流量計只有一個目的:檢測被測介質的實際流速 然而，許多用戶忽略現場狀態和流量計校準狀態(即標準狀態)之間的差異，直接將流量計校準讀數作為待測介質的實際流量值。顯然，這種實際流量是不真實的，這會給流量計的測量帶來誤差，從而對支持儀器的較終檢測結果造成誤差 在現場，實際流量值根據流量計的刻度讀數計算。本質上，流量計標準狀態下的流量值被轉換成現場工況下的流量值。 我們將現場工況的相關參數代碼分別設置為實際流量q、介質壓力P和溫度t；轉子流量計校準的相關參數代碼分別為壓力Po和溫度To流量q比標準狀態。根據公式(4):
使用公式(5)，可以從現場流量計讀數中容易地獲得被測介質的實際流量值 應該特別指出，當使用公式(5)時，p，p 、T、T 所有這些都應代入絕對值，p是流量計的前壓力，應在流量計的上游側并靠近流量計的管道處測量。 示例:使用空氣采樣器時，采樣器上的轉子流量計讀數為500毫升/分鐘，流量計前端壓力為-100毫米20(由于使用抽吸泵而產生負壓)，現場溫度為30℃，以計算此時的實際空氣流量值 根據測量數據，
在這里是因?yàn)閜 單位為mmhg，因此mmhg列必須轉換為mmhg。在計算中，僅將mmhg列除以13.6 從上述示例的結果可以看出，盡管現場狀態與標準狀態沒有太大不同，但是對于測量結果產生了22ml/min(標準值的4.4%)的差異。 換句話說，如果路線不被修正，流量值將產生4.4%的誤差。
(2)用戶如何根據實際流量選擇和購買合適的轉子流量計？
的問題正好是上述(1)的逆過程。正好相反(5):
這里，q是實際的使用流程；p，t，Po，To都是已知的。[公式d計算的Qn 6]是要購買的轉子流量計的校準流量值。 請注意，Q應該是公共流 為了確保使用流量計時有足夠的精度和余量，可選玻璃轉子流量計的上限應為Qn的1.5倍。 我們要強調這篇文章的重要性，因?yàn)槿绻粶y(cè)介質壓力很大，它絕對不可忽略。 例如，如果測量的介質壓力為3千克/平方厘米，并且假設溫度幾乎與標準溫度相同，則P = 3+1千克/平方厘米(絕對單位，P =1)，在替換(6)之后，將獲得2Q 換句話說，如果普通流量為Q，流量計的適當上限應為1.5×2 Q=3Q。如果流量計仍按q選擇，生產將會延遲，因?yàn)樗荒軡M足使用要求。 轉子流量計的密度轉換也可以通過圖解法進行。 測量液體介質時的校準校正通常涉及粘度校正，這非常復雜且難以計算。 盡管如此，還有其他方法來彌補。由于篇幅所限，我們?cè)诖瞬辉儋樖觥?
