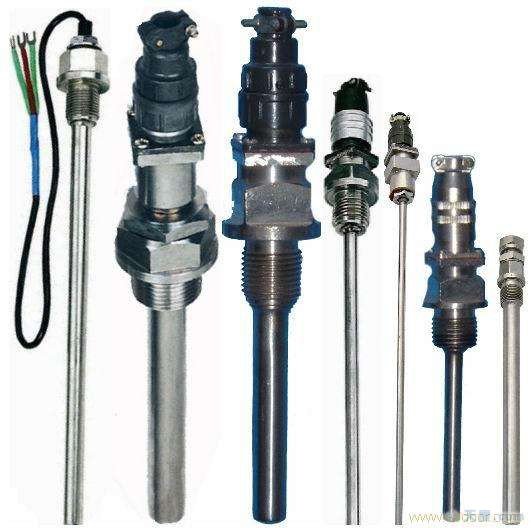

天康插座式熱電阻
安徽天康插座式熱電阻選型號報價格及產品詳細內容由插座式熱電阻廠家安徽天康集團股份整理,插座式熱電阻屬于天康熱電阻分類產品,如果您還有其他關于插座式熱電阻型號選擇報價格等問題,歡迎垂詢我司插座式熱電阻生產廠家。
天康插座式熱電阻應用
插座式熱電阻也稱為插座式鉑熱電阻 插座式熱量電阻溫度測量基于金屬導體的電阻值隨溫度增加而增加的特性 熱量電阻主要由純金屬材料制成。目前,鉑和銅主要用于連接器形狀式,便于安裝。 插座式鉑電阻電阻元件由微型型陶瓷管和盤繞在孔內的鉑電阻電阻導線無體線圈制成。感溫元件做得很小(較小外徑可以是ф1.6 ~ф1.2毫米)。它被制成各種微型型溫度傳感器探針 使用連接器式,易于安裝 適用于測量-200-+450℃范圍內的液體、氣體和固體表面溫度
天康插座式熱電阻主要技術參數
精度等級:A,B
防護等級:IP65
公稱壓為:常壓
插座式熱電阻是鎧裝熱電阻的延伸產品,它更加適合鎧裝熱電阻不便安裝的場合,適合測量溫度在-50~400℃ 。
插座詳細說明式熱電阻HWZP-260 WZP-270 WZP-280系列插座式熱電阻根據中國新標準JB/T8622-1997制造 其工作原理在溫度的作用下,鉑電阻燈絲的電阻值隨著溫度的變化而變化 溫度和電阻之間的關系接近線性關系,隨著時間的增加,偏差極小,可以忽略不計,電氣性能穩定。
產品具有結構小、適用范圍廣、可靠性好、熱響應時間短等優點。它可以形成多品種、多規格系列產品,為石油、化工電站、冶金、輕工、食品、紡織、醫療衛生、科研、農業和機械行業提供新一代高質量產品
熱電阻是將溫度變化轉換成電阻值變化的主要元素。通常需要通過導線將電阻信號傳輸?shù)接?jì)算機控制設備或其他主要儀器。 工業用熱電阻安裝在距控制室一定距離的生產現場,因此熱電阻的引線對測量結果有很大影響。
目前,heat 式
○1雙線系統主要有三種類型的引線:在heat 電阻兩端連接一根引線引出電阻信號式的側面電阻稱為雙線系統:這種引線方法很簡單,但由于連接引線必須有引線電阻r,r的大小與材料和長度有關因此,該引線方塊式僅適用于測量精度低的場合
○2三線系統:將一端的一根引線與另一端的兩根引線相連的方塊式稱為三線系統。該方形式通常與電橋一起使用,可以更好地消除鉛電阻的影響,是工業過程控制中較常用的。
○3四線制:在加熱器電阻根部?jī)啥诉B接兩根導線的正方形式稱為四線制,其中兩根導線為加熱器電阻提供恒定電流ⅰ,將r轉換成電壓信號u,然后通過另外兩根導線將u引向二次儀表 可以看出,鉛方形式可以完全消除鉛的電阻影響,主要用于高精度溫度檢測。
熱電阻采用三線連接方式 采用三線制消除連接線電阻引起的測量誤差 這是因?yàn)闇y(cè)量熱量的電路電阻通常不是平衡電橋。 Heat 電阻是橋電阻的橋臂,其連接線(從heat 電阻到中央控制室)也成為橋臂電阻的一部分。該零件電阻未知,隨環境溫度而變化,導致測量誤差 使用三線系統,一條線連接到橋的電源端,另外兩條線分別連接到加熱器電阻所在的橋臂和與之相鄰的橋臂,從而消除了由電線電阻引起的測量誤差
(1)master型heat電阻:常見工業用熱電阻感溫元件的結構和特點() 從熱量電阻的溫度測量值原理可以看出,測量值溫度的變化直接由熱量電阻電阻值的變化來測量。因此,各種導線電阻的變化,如加熱器電阻體的引出線,將影響溫度的測量 為了消除鉛電阻的影響,采用相同的三線制或四線制。
(2)鎧裝熱電阻:鎧裝熱電阻是由溫度傳感元件(k62、導線、絕緣材料不銹鋼襯套組成的固體。其外徑一般為φ2 ~φ8毫米,較小為φ毫米 與普通型熱電阻相比,它具有以下優點:
①體積小,內部無氣隙,熱慣性測量滯后小;
②良好的機械性能,耐振,抗沖擊性;
③彎曲,易于安裝
④使用壽命長
(3)端面加熱電阻:端面加熱電阻溫度傳感元件纏繞有經過特殊處理的電阻導線,并緊密連接在溫度的端面上 與一般軸向熱電阻相比,可以更準確、更快速地反映被測端面的實際溫度,適用于軸瓦等零件端面溫度的測量。
(4)隔爆型heat電阻:隔爆型heat電阻通過特殊結構的接線盒,外殼內爆炸性混合氣體由于火花或電弧的影響而發生的爆炸被限制在接線盒內,不會在生產現場引發超爆。 隔爆型熱量電阻可用于溫度布拉~B3c區爆炸性危險場所的測量
熱電阻A級按協議訂貨;
