天康喇叭口雷達物位計，SKD56物位計
安徽天康喇叭口雷達物位計，SKD56物位計選型號報價格及產品詳細內容由喇叭口雷達物位計，SKD56物位計廠家安徽天康集團股份整理，喇叭口雷達物位計，SKD56物位計屬于天康物位計分類產品，如果您還有其他關于喇叭口雷達物位計，SKD56物位計型號選擇報價格等問題，歡迎垂詢我司喇叭口雷達物位計，SKD56物位計生產廠家。

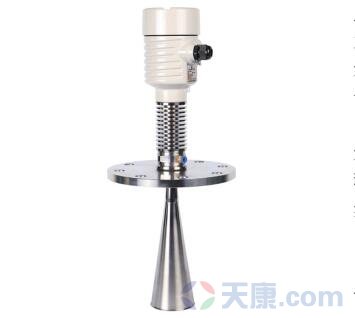

SKD56喇叭口雷達物位計
HND803喇叭口雷達物位計適用于各種儲存容器或工藝計量環境，液體、泥漿和固體如原油、清潔儲油槽、原煤和煤粉儲油槽、揮發性液體儲油槽、焦炭液面、泥漿儲油槽和固體顆粒。
測量范圍:35m
過程連接:法蘭
中等溫度:-40-250℃
工藝壓力:-1.0-40巴
重復性:3毫米
準確性:
頻率范圍:6.8千兆赫
防爆/防護等級:exial ct6/IP68
信號輸出:4 ~ 20mA/HART(雙線)
天康喇叭口雷達物位計導言
Skd56喇叭口雷達物位計測量較大距離為30米。天線進一步優化，新型型快速微處理器可執行更高速的信號分析處理，因此儀器可用于非常復雜的測量條件，如反應容器或固體料倉。
喇叭口雷達物位計原理
喇叭口雷達物位計天線發射窄微波脈沖，通過天線向下發射。微波在接觸待測介質表面后被反射回來，并再次被天線系統接收，并被傳輸?shù)诫娮与娐凡糠?，用于自?dòng)轉換成電平信號。(因?yàn)槲⒉▊鞑シ浅？?，電磁波到達目標并在反射后返回接收器所需的時間幾乎是瞬間的。)
SKD56喇叭口雷達物位計參數
用途:液體和固體，具有耐溫性、耐壓性和輕微腐蝕性
測量范圍:30m
工藝連接:螺紋、法蘭
中等溫度:-40 ~ 80℃；-40~130℃
-60 ~ 250℃；-60~1000℃
工藝壓力:-0.1 ~ 4兆帕
精度:5毫米
頻率范圍:26GHz
防爆等級:exbibt4gb
防護等級:IP67
信號輸出:4~20mA/HART (2線/4線)

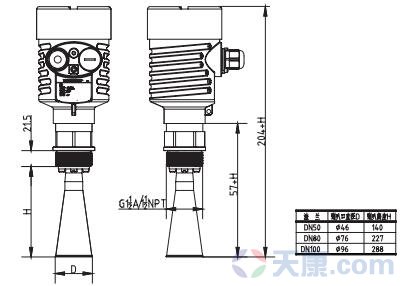

SKD56喇叭口雷達物位計外形尺寸圖
天康喇叭口雷達物位計安裝
天康喇叭口雷達物位計選型 單元
參數
防爆
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb)
過程連接/材料
B螺紋G1?A
C螺紋1?NPT
D法蘭DN50/不銹鋼304
E法蘭DN80/不銹鋼304
F法蘭DN100/不銹鋼304
Y特殊定制
天線形式/材料
B喇叭天線Φ46mm/不銹鋼304
C喇叭天線Φ76mm/不銹鋼304
D喇叭天線Φ96mm/不銹鋼304
Y特殊定制
密封/過程溫度
V普通密封/(-40~150)℃
K高溫密封/(-40~250)℃
T高溫密封/(-60~450)℃
電子單元
3 (4~20)mA/24V DC/HART兩線制
4 (4~20)mA/220V AC四線制
5 RS485/Modbus/四線制
外殼/防護等級
L 鋁/IP67
G 不銹鋼304/IP67
電纜進線
M M20*1.5
N 1/2NPT
特殊約定
Y 特殊定制
